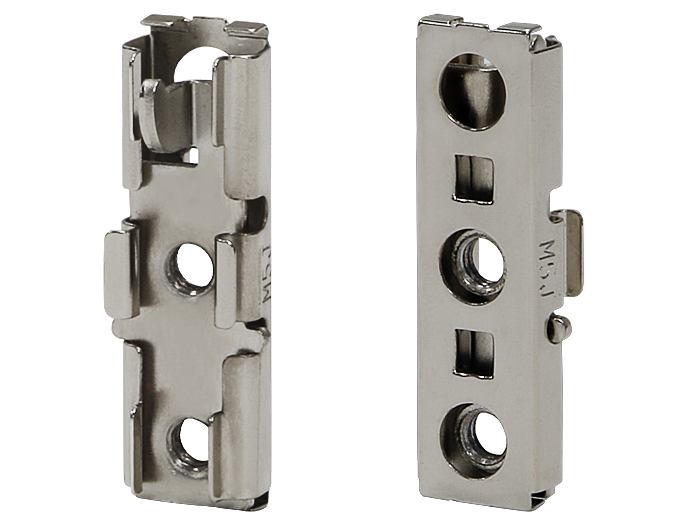

M5のねじ穴を設け、サポートアングルの取付を容易にする金具

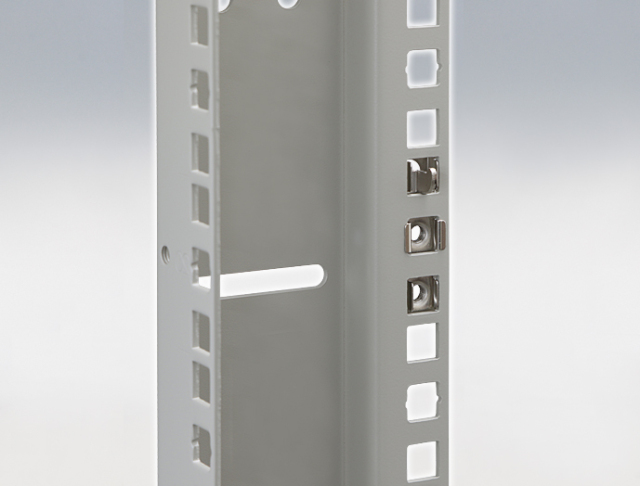

●サポートアングル留め金具は、四角穴が開いたパネルマウントフレームおよびガイドマウントフレームにはめ込むことによって、M5のねじ穴を設けると同時にサポートアングルの取付を容易にします。

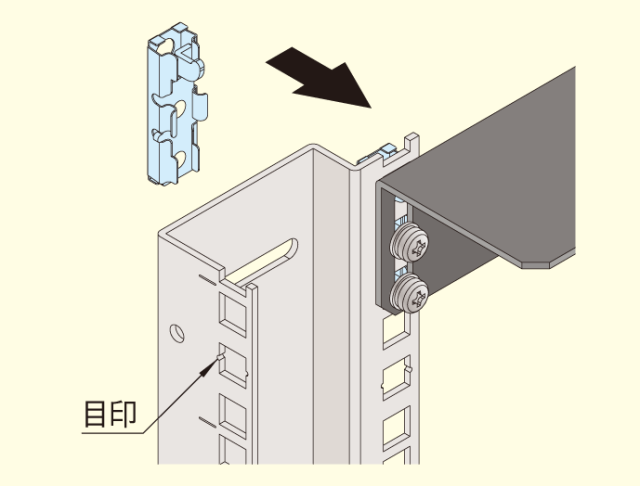

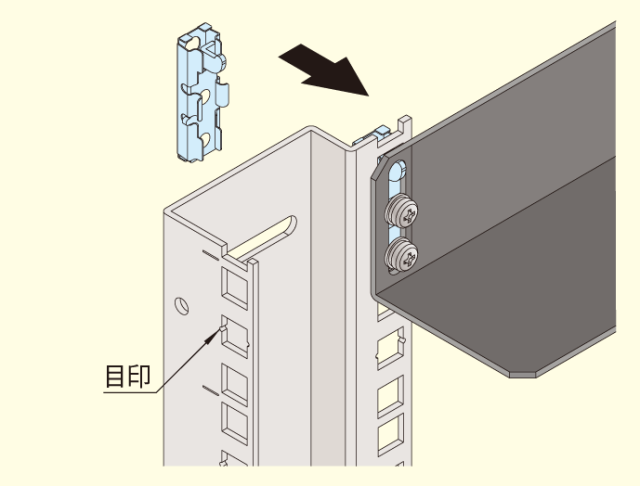

●1U位置の目印にあわせて四角穴にはめ込み、フック部分にサポートアングルの長丸穴をひっかけて、ねじで固定します。
●位置決めが容易で片手が空くため、サポートアングルの取り付けが一人で可能です。
●約30％の作業時間短縮が可能です。
●ウィスカ対策のため、表面処理にニッケルめっきを採用しています。
●取り付けにくい場合は別売のケージナットツール（NPO-CNT2T）を使用すると容易に取り付けできます。

入数： 20
外形サイズ(mm)： W15×H43.7×D13.8
主要材質： スチール
外装処理： ニッケルめっき
19インチ規格： EIA
メーカー製品掲載URL： https://www.settsu.co.jp/catalogs/sersrc/1867

■ M5サポートアングル留め金具使用方法
